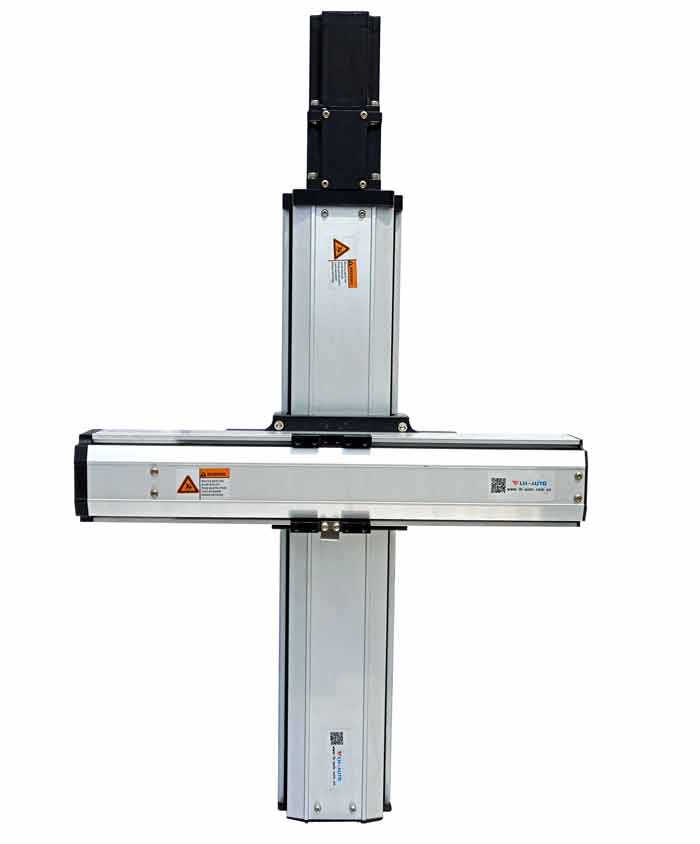

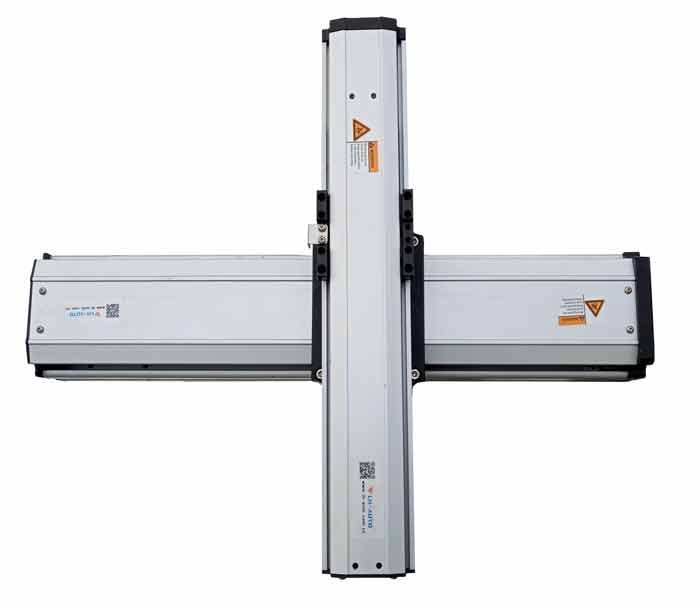

十字滑臺橫向表示X軸，水平應用樅向表示Y軸（如垂直使用垂直軸表示Z軸），兩軸中點重合時，外觀上看起來是中文中的“十”字所以稱十字滑臺，也稱十字模組。十字滑臺的工作原理是：通過一組直線電動滑臺固定在另一組滑臺的滑塊上。例如：十字滑臺把X軸固定在Y軸的滑臺上（或者將Z軸固定在X軸上），這樣X軸（或者Z軸）上的滑塊就是運動對象，即可由Y軸控制滑塊的Y方向運動，由可以由X軸控制滑塊的X方向運動，其運動方式一般由外置驅動來實現。這樣就可以實現讓滑塊在平面坐標上完成定點運動，線性運動。

十字滑臺運行軌跡范圍

1）實現左右，上下運動

2）實現左右，前后運動

十字滑臺結構
滾珠絲桿結構形式：通過滾珠絲桿實現傳動，精度高，使用壽命長，速度沒同步帶快，承重好，最長行程比不上同步帶結構
同步帶結構形式：通過同步帶實現傳動：速度較快，行程可定做比較長，精度無絲桿結構好，同步帶是耗材。

十字滑臺特性
1）實現左右，上下，或者前后，左右移動搬運，抓取功能中最簡單的結構之一成本相對較低。
2）工件置放位置選擇較多，可Z軸，可X軸，可Y軸，適應機械手非標定制的需求。
3）此結構可靈活搭配，百變?cè)煨汀?br />
十字滑臺應用范圍
十字滑臺主要應用在自動化行業當中，主要集中在幾大行業塊：
醫療機械行業：檢查設備、測試設備。
平面處理機械行業：噴涂機械、點膠機械、涂膠機械等
物流行業：貨物自動分類機械、倉庫管理機械等。

設備改造行業：機械手設備、生產線設備。

十字滑臺選型須知
1）Z軸有效行程及負載，最快速度。（或者稱之為Y軸行程及最快速度）
2）X軸有效行程，最快速度。
