LH-AUT品牌滾珠絲桿線性模組的結構

文章來源:領航自動化   發布時間:2024-11-08   點擊數:7836   【

?線性模組是自動化行業中通用的直線傳動件,電機驅動+未端工具和一套合適的程序就是一種結構簡單、實用的工業機械手。

LH-AUTO品牌線性模組分滾珠絲桿線性模組同步帶線性模組。今天領航小編帶您了解一下滾珠絲桿線性模組的結構,結構圖如下

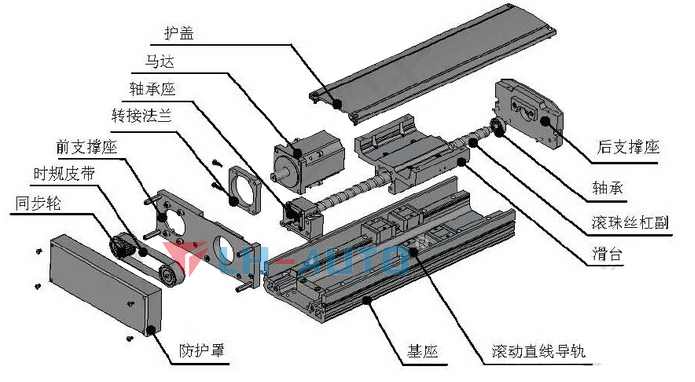

滾珠絲桿模組結構圖

?滾珠絲桿線性模組主要是由滾珠絲桿、直線導軌、聯軸器、感應開關、鋁材、電機等主配件組成。
1) 滾珠絲杠:能夠?qū)崿F(xiàn)旋轉運動和直線運動的相互轉換。滾珠螺母通過滾珠與絲杠實現完美契合,之間摩擦系數小,電機旋轉帶動絲杠那個旋轉通過滾珠跟螺紋來實現旋轉運動轉換成直線運動;
2) 直線導軌:又稱線性導軌、線性滑軌、直線滑軌,支撐、引導運動部件(滾珠滑塊)實現定向直線往復運動的部件;
3)聯軸器:能夠在高速運動中出色滿足電機和絲桿之間的一個力氣傳遞,同時能夠補償徑向,角向和軸向偏差;
4)感應開關:也叫做光電傳感器,通過光電傳感器來實現直線模組工作時的精確定位;
5)鋁型材:一體擠壓成型的6063鋁型材,具有穩定、受熱不易變形,輕巧,能夠很好的保證在運行狀態下線性模組的整體定位精度;
6)電機:電機為線性模組實現高速度、高精度、高穩定的運行提供動力,可配置伺服電機或步進電機。

?優質的線性模組必須具備高配置及先進的組裝技術,這樣能確保產品的精度、穩定性和壽命。如需訂購線性模組請隨時聯系我們-領航專業的線性模組生產廠家!
