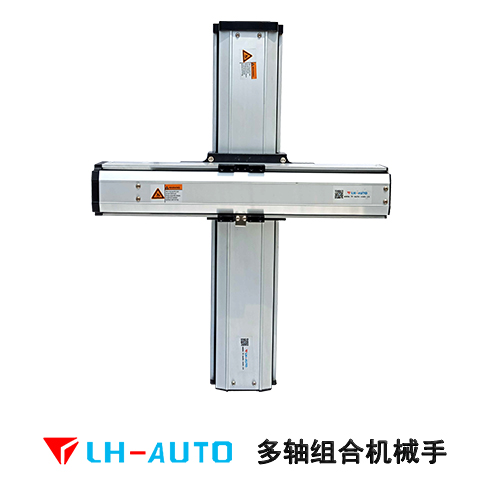

十字滑臺模組也叫
直角機械手，分為水平安裝XY軸，垂直安裝XZ軸，
1.十字滑臺模組可搭配型號
具體方案確認需根據客戶的需求來定各軸型號，最好直接聯絡我們領航（experiences.com.cn）銷售工程師協助選型。
①XZ軸=LH14+LH10 XY軸=LH14+LH12
②XZ軸=LH14+LH6 XY軸=LH14+LH10
③XZ軸=LH10+LH6 XY軸=LH17+LH10
2.十字滑臺模組的運行軌跡范圍及應用范圍
XZ軸的實現左右，上下運動；
XY軸的實現左右，前后運動；
應用范圍：可實現直線行走的搬運，抓取等性能，應用在激光焊接機、插線機、打孔機、涂膠機、機械手、搬運、檢測裝置、大型數控機床及實用教學等領域。
3.十字型結構滑臺模組選型須知
①：Z軸有效行程及負載，最快速度。（或者稱之為Y軸行程及最快速度）
②：X軸有效行程，最快速度。
4.十字滑臺模組的缺點
①實現左右，上下，或者前后，左右移動搬運，抓取功能中最簡單的結構之一成本相對較低。
②工件置放位置選擇較多，可Z軸，可X軸，可Y軸，適應機械手非標定制的需求。
③此結構可靈活搭配，百變造型。
