直線模組是自動化機械中的重要組成部分，工程師在做自動化設備方案中比較注重直線模組的精度、速度等，設計不合理會給設備帶來很大的麻煩。作為十多年經驗的領航自動化直線模組廠家今天帶大家了解一下十字直線模組的精度問題。

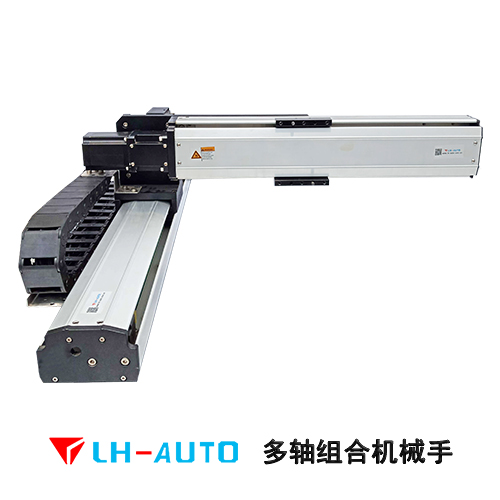

LH-AUTO十字直線模組的組合由Y軸固定，X軸隨Y軸滑座移動，工作范圍為XY平面，性能穩定，負載大，各單軸直線模組選型可根據項目設計需求選用。
十字直線模組在精度要求比較高的情況下，懸臂申出長度建議不超過400mm，十字直線模組組合牽涉到以下幾個位置精度：
1）Y軸與直線導軌的平行度. Y軸模組通過定位銷與底板鎖定, 裝配時打表將直線導軌與其調平行;
2）X軸與Y軸的垂直度. 使用大理石三角尺, 將其一直角邊平行于Y軸放置. 在X軸滑臺上鎖百分表. 將X滑臺移動到初始位置. 然后移動Y軸, 確保大理石的直角邊與Y軸平行, 然后大理石不動, 移動X軸模組, 用百分表打另一直角邊, 調整X軸.
3）X軸與安裝平臺的平行度. 若平臺剛性好的話, 直接用百分表安裝在X軸滑臺上打平面，領航直線模組是直接在標準的大理石平臺上打表進得測試。
十字直線模組適合于水平面內兩維工件搬運，移載，行走軌跡等應用。更多技術問題可關注我們領航自動化或在線咨詢。
