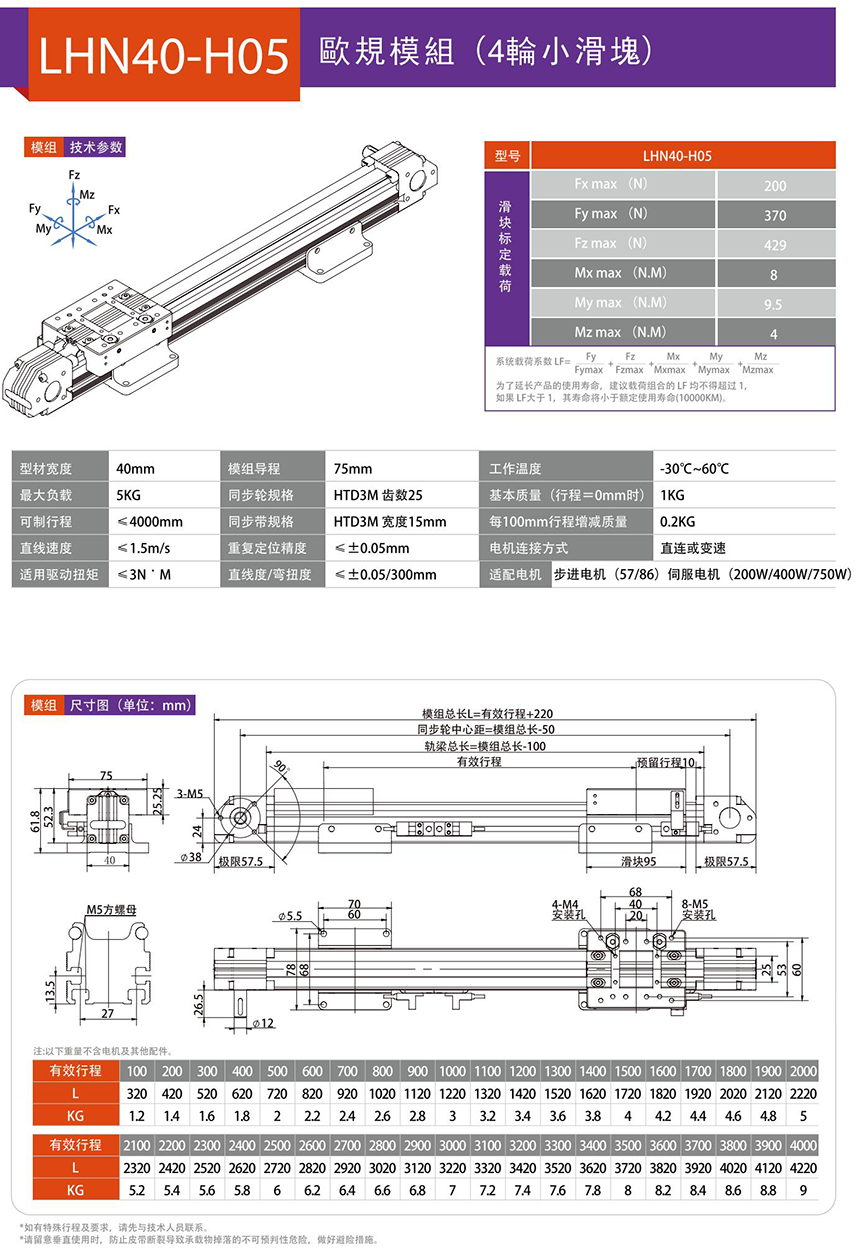

LHN滑臺模組標準系列產品描述

LHN滑臺模組系列直線定位單元由兩側裝有硬質圓柱鋼軌的方形鋁型材和滑臺組成?；_(tái)內部?jī)蓚?cè)裝有可以在圓柱鋼軌上自由運行的滾輪，并在同步帶的驅動下做直線運動。型材兩端的同步輪機構使用免維護的滾珠軸承，滑臺兩端裝有油盒結構，可在滑臺運行過程中對導軌自行潤滑，降低了維護難度并提高了可靠性。皮帶張緊度可以通過裝在滑臺上的一個簡單的裝置調整。這個裝置也可以用于兩個（龍門結構）或多個直線單元同步運動的調整。

LHN滑臺模組標準系列訂制

● 行程∶ 可根據需要定制，單根最長5700mm，可多根連接。

● 滑臺機構安裝方式∶通過滑臺上螺絲孔位安裝其他機構。

● 直線單元安裝方式∶ 通過T型槽或螺孔固定直線單元，或使用LHN安裝配件。
● 同步帶型號∶使用鋼絲加強的S5M或H3M同步帶，換向時無緩沖，重復定位精度0.1mm。
● 感應開關安裝; 感應開關通過KNK安裝配件直接安裝在模組型材側面，可適應光電開關（PM-Y44）及接近開關（TL-W3MC1）。

● 電機安裝∶電機通過KNK安裝配件與模組出軸連接，可適應各品牌42、57、86等步進電機及100W、200W、400W、750W等伺服電機安裝。

LHN滑臺模組標準系列產品選型及圖紙請直接聯系我們-領航自動化。
